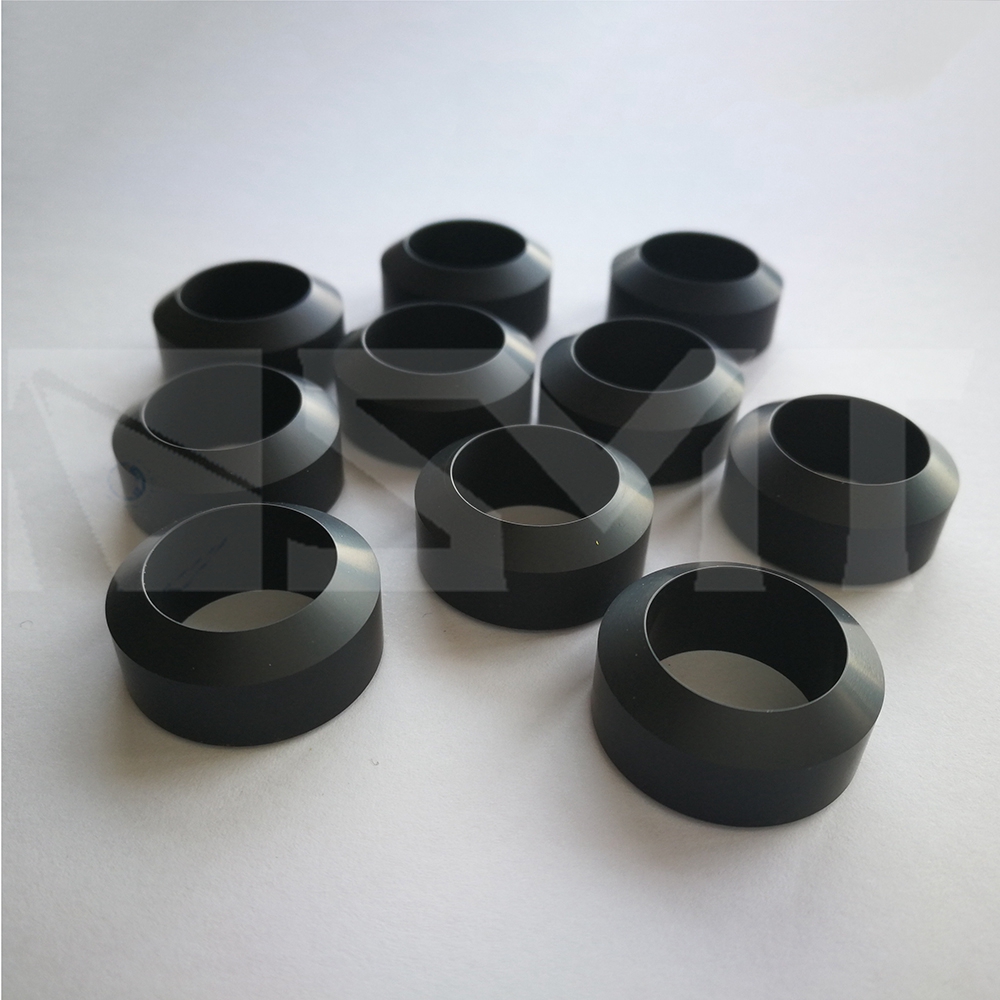

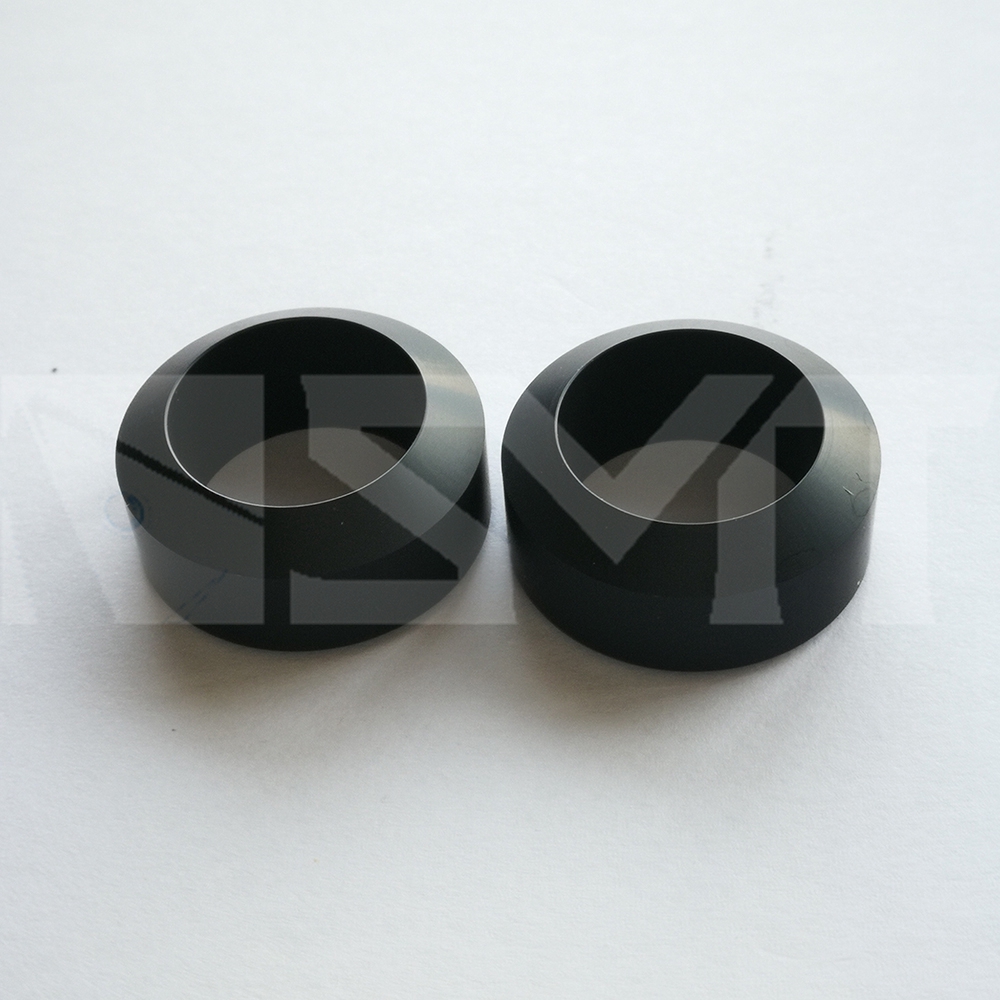

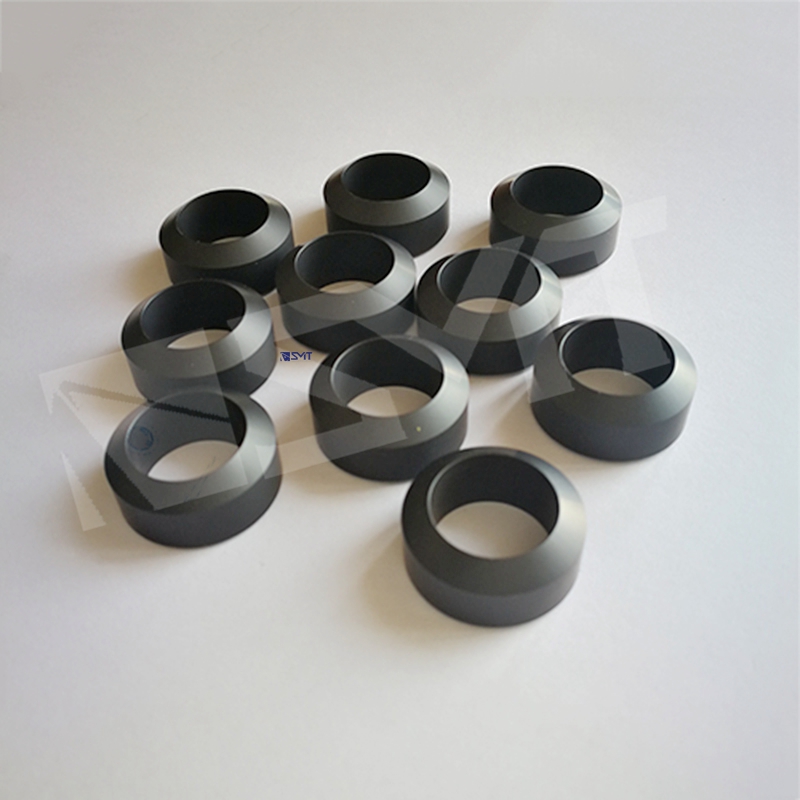

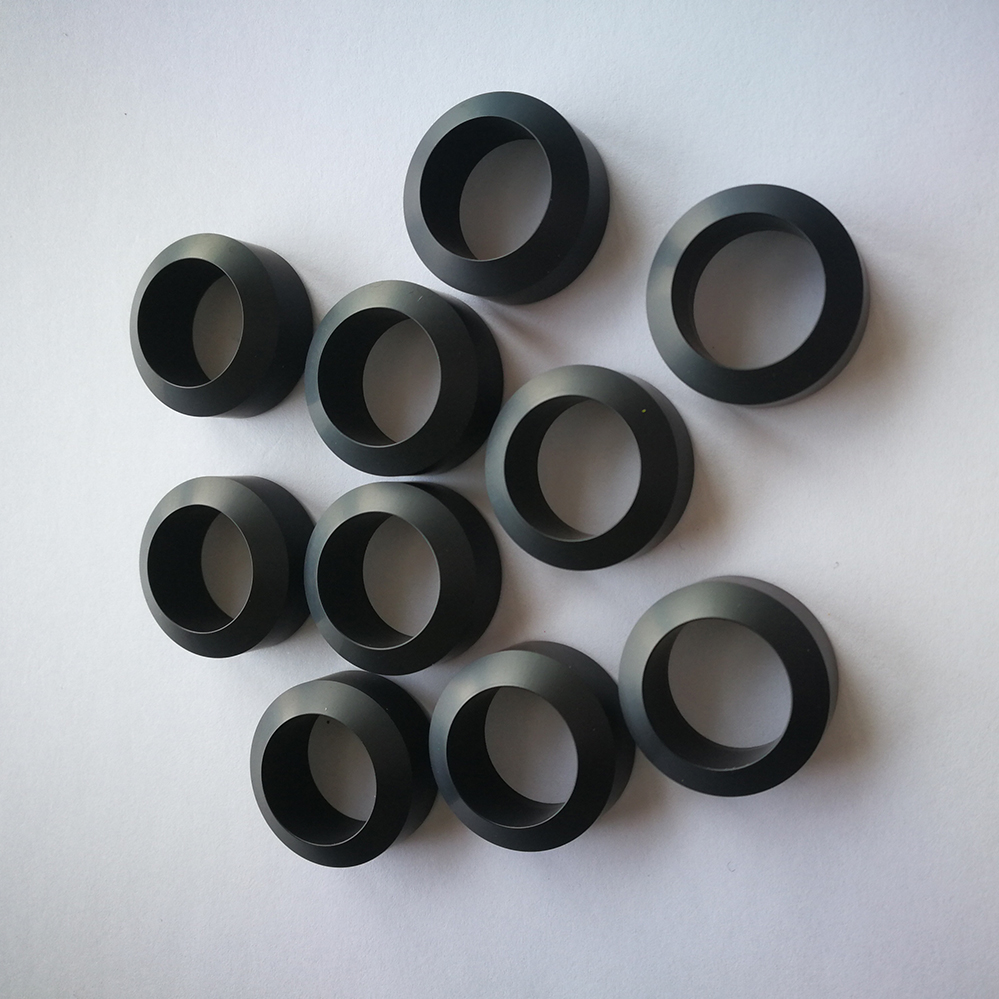

Scarfing ring-Φ22xΦ15x10

Desigations

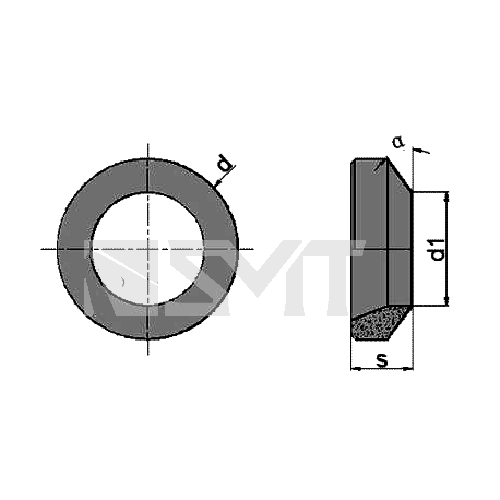

DIMENSIONS (mm)

d

s

d1

α

Ф8×Ф4×6

8

6

4

43°

φ10*φ6*5.5

10

5.5

6

43°

φ10*φ6*4.5

10

4.5

6

43°

φ10*φ5*4.5

10

4.5

5

43°

φ13*φ8*6

13

6

8

38°

φ13*φ7*7

13

7

7

38°

φ13*φ8*6-Y

13

6

8

42°

Ф15×Ф8×7.2

15

7.2

8

32.5°

Ф15×Ф9×7

15

7

9

32.5°

Ф19×Ф9×8.7

19

8.7

9

36°

Ф19×Ф10×8.45

19

8.45

10

36°

Ф19×Ф11×8.1

19

8.1

11

36°

φ22*φ12*10

22

10

12

36°

Ф22×Ф13×10.7

22

10.7

13

36°

φ22*φ15*10

22

10

15

36°

Ф25×Ф15×12

25

12

15

36°

Ф34×Ф20×15

34

15

20

36°
